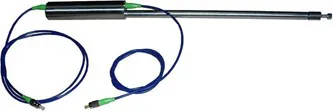

光纖光柵位移計 (FBG Displacement meter)
型號：DM-50/100
說 明
光纖光柵位移計外觀為經硬氧處理之鋁合金材質封裝，內部採雙光纖光柵設計，
藉由感測器外部伸縮桿件帶動內部機構，使得光纖光柵波長產生變化，以達到待測物位移量與波長改變量成一線性關係。
由於感測器採用高穩定金屬材質及雙光纖光柵作為量測主要構件，除具備量測解析度高、
訊號清晰不受干擾、溫度敏感性低、抗腐蝕性高等優勢，對於環境考驗可達到防爆安全等級需求。
可適用於任何有關位移監測之需求項目，量測時，藉由光纖光柵解調儀，可隨時監控外在位移變化，以及檢測感測器運作是否有發生故障。
產品規格
Ordering Information
xxx：位移量測範圍
050：50mm
100：100mm
wwww/wwww：光纖光柵波長(±1.5nm)
範例
1524/1530, 1536/1542, 1548/1554
yy：光纖接頭型式
01：FC/APC
02：客製化
zz：光纖型式
01：室內型
02：鎧裝
03：客製化
型號：DM-50/100
說 明
光纖光柵位移計外觀為經硬氧處理之鋁合金材質封裝，內部採雙光纖光柵設計，
藉由感測器外部伸縮桿件帶動內部機構，使得光纖光柵波長產生變化，以達到待測物位移量與波長改變量成一線性關係。
由於感測器採用高穩定金屬材質及雙光纖光柵作為量測主要構件，除具備量測解析度高、
訊號清晰不受干擾、溫度敏感性低、抗腐蝕性高等優勢，對於環境考驗可達到防爆安全等級需求。
可適用於任何有關位移監測之需求項目，量測時，藉由光纖光柵解調儀，可隨時監控外在位移變化，以及檢測感測器運作是否有發生故障。
|
FBG Displacement meter
|
| 量測參數 | DM-50 | DM-100 | |
| 位移範圍 | 50mm | 100mm | |
| 靈敏/精確度 | 0.02% F.S. | ||
| 精度 | ±0.2% F.S. | ||
| 光學參數 | |||
| FBG反射率 | >70% | ||
| FBG波長半高寬 | >0.25nm ± 0.05nm(與FBG反射率有關) | ||
| 旁模抑制比 | >15dB | ||
| 外觀參數 | |||
| 尺寸(BxLxH) mm | 30x100x40 | 30x150x40 | |
| 重量 | <1kg | <1.5kg | |
| 材質 | 鋁合金(硬氧處理) | ||
| 光纖接頭型式 | FC/APC或客製化 | ||
| 光纖型式 | 室內型、鎧裝或客製化 | ||
Ordering Information
DM-xxx-wwww/wwww-yy-zz
xxx：位移量測範圍
050：50mm
100：100mm
wwww/wwww：光纖光柵波長(±1.5nm)
範例
1524/1530, 1536/1542, 1548/1554
yy：光纖接頭型式
01：FC/APC
02：客製化
zz：光纖型式
01：室內型
02：鎧裝
03：客製化
